FRUF-SVR雷達流量計(水位計)是一款基于微波技術的全自動流量計和RTU采集通訊功能,將雷達液位計和流速的采集數值與水動力模型流量算法結合,實現斷面流量及累計流量計算,實現水體水位、流速測量,流量計量,RTU采集、存儲、傳輸與2G/3G/4G/LoRa等通信功能,廣泛適用于現有水利水文項目的流速監測,流量監測等。
雷達流量計 4G雷達水位計 4G超聲波水位計
特點:
u 雷達水位、流速精準測量,完善流速計量算法
u 支持水文、水資源協議上報
u 支持RTU功能,可采集、控制、聯動第三方傳感設備
u 支持2G/3G/4G/NB-IOT/LoRa等多種通信方式
u 本地存儲水位、流速、流量和其他數據
u 實現對電源電壓、設備狀態的自檢
u 低功耗設計,待機功耗低于1mA
u 支持遠程升級功能
u IP67防護等級,體積小巧、安裝方便
u 串口配置軟件對現場參數進行配置
u 采用高性能工業級32 位通信處理器
u 寬電壓輸入(DC7~36V)
u 寬溫設計(-35~75℃)
u 采用航空頭接口,緊固不脫落
u 傳感器試用壓鑄鋁合金一體化設計,IP67防護等級,防腐蝕
u RS232/RS485 接口內置15KV ESD 保護
u SIM/UIM卡接口內置15KV ESD 保護
u 電源接口內置反相保護和過壓保護
u 具有防雷保護
工作參數
項 目 | 內 容 |
供電電壓 | DC12V |
電流(12V輸入) | 自報模式:平均工作電流<100mA, ZUI 大電流<200mA
|
工作溫度 | -35℃~75℃ |
存儲溫度 | -40℃~80℃ |
濕度 | 95% RH 無凝露狀態 |
保護等級 | IP67,防腐蝕 |
通信方式 | RS-232、RS485、4~20mA(可選),2G/3G/4G,BT,LoRa(可選) |
測量參數
項 目 | 內 容 |
流速指標 |
測速范圍 | 0.1~20m/s |
測速精度 | ±0.03m/s |
測速分辨力 | 0.001m/s |
雷達頻率 | 24GHz |
天線波速角度 | 流速波速12*24° |
水位指標 |
測距量程 | 10m、30m |
測距精度 | ±2mm |
測距分辨力 | 1mm |
盲區 | 50cm |
雷達頻率 | 24GHz |
波速角 | 水位波速12*24° |
雷

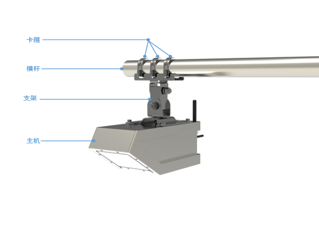

雷達流量計實例 雷達水位計實例
